示波器測量電路板燒板問題解決方案

zui近一位工程師來問，說對電路板上的波形進行測試時，一接上示波器就燒板子上的器件，問是怎么回事。初以為是電路板設計問題，看原理圖也沒發現明顯錯誤，百思不得其解中。后借出差機會面看，方醒悟之。

前幾日，一協作單位投訴我公司所提供板卡有問題，說測試起來如何如何，一查與此問題類似，遂深以為有必要在此說明一下，以免出現同案犯。

示波器的探頭上有兩根線，一根在硬表筆上，一根是軟線甩出來，頭上接個小夾子，以便夾住接地點。在我們通常的認識中，這兩根線在測量的時候，就是測的兩點之間的壓差，照此理解，此探頭其實可以隨便接了。其實不然。很多示波器表筆上的那根軟線是接地線，而且這根接地線與示波器的大地相接的。如果貿然將此二線接到了兩個測試點上，而該二測試點均有對地的電壓的話，則被測板上的測試點的電平會通過示波器上的這根測試線接到地上去，而示波器與被測對象的地之間導通的話，則相當于通過示波器的測試地線將被測板上的信號電平短路到了地，出現何樣的后果就得看電路的設計思路了。輕則信號不對，重則燒東西也不為過。

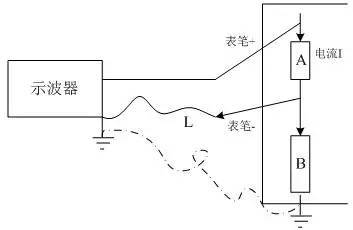

示意如圖。未測之前，電流I流過A和B，不會超標。但接上測試儀器后，形成如圖的電流路徑L，B兩端都對接地了，A器件則可能電流過載，即使不過載，測量的結果也不會準了。（本圖僅為說明道理之用，不代表所有電路均為此結構，實際情況要復雜得多）

若必須做這種測試的話，解決之道有二：

確認測試表筆為差分探頭，這種表筆內部電路及測量接線均有考慮，可避免此類問題；
或者用雙蹤示波器，將二表筆的地接在一起，接到板子的基準零電平的地上去，用二表筆的兩個測試端分別接被測的兩點。
